Интерфейсы управления через web-browser

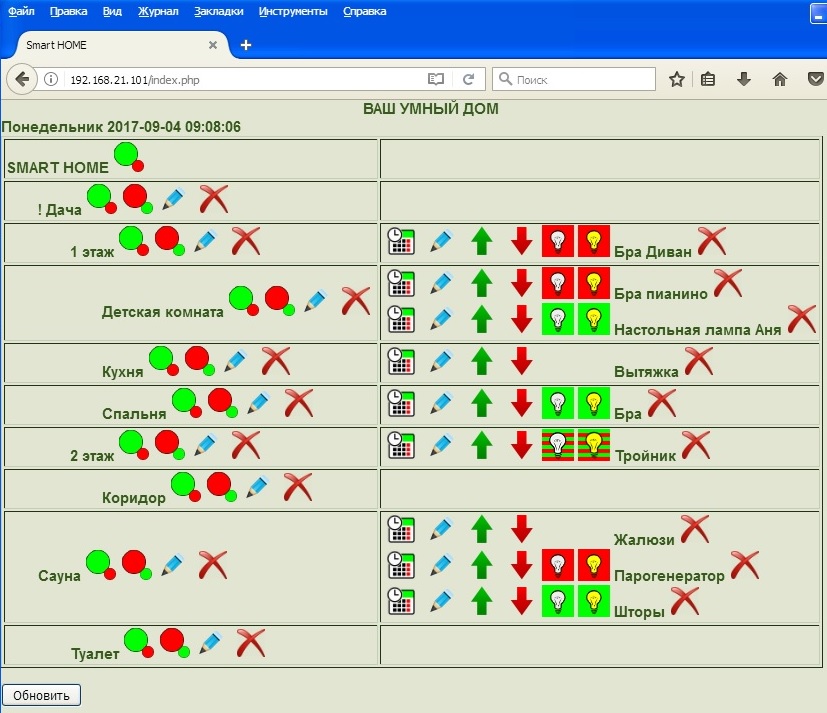

Основное окно

Страница условно разбита на две вертикальные панели. В левой панели топология (здания и помещения) Вашего дома. В правой панели - те приборы, которыми Вы можете управлять.

Топология

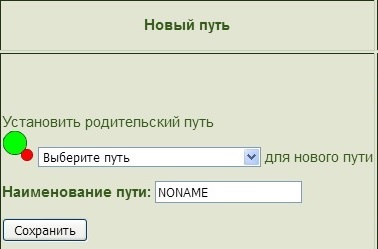

Чтобы добавить новый элемент топологии (здание, комнату и т.п.) переходим в раздел "Новый путь".

Из выпадающего списка выбираем родителя. Для удобства можно выбрать родителя нажав на иконку . Вводим наименование и нажимаем кнопку "Сохранить".

Чтобы изменить название комнаты нажимаем иконку переходите на страницу изменения названия. Для сохранения изменений нажимаем кнопку "Сохранить".

Чтобы удалить элемент топологии (здание, комнату и т.п.) нажимаем иконку .

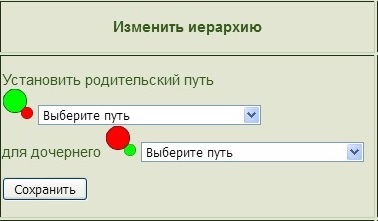

Чтобы переместить элемент топологии, например, комнату с первого этажа на второй, переходим в раздел "Изменить иерархию".

Из выпадающих списков выбираем родителя и дочерний элементы. Для удобства можно выбрать родителя нажав на иконку . Для дочернего элемента нажимаем на иконку . Для сохранения изменений нажимаем кнопку "Сохранить".

Редактирование информации устройства

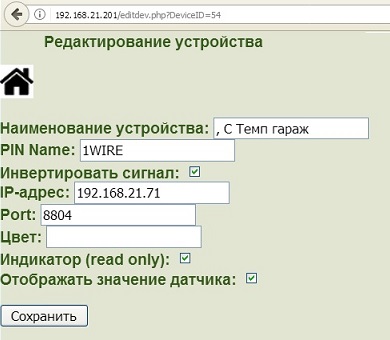

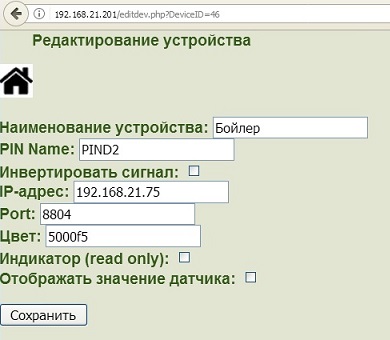

Рис. 1. Устройство для включения/выключения		Рис. 2. Термодатчик DS18B20

Для того, чтобы изменить (назначить) наименование устройства, его IP-адрес или порт, задать цвет отображения устройства на странице "Расписание" и т.п. введите нужную информацию и нажмите кнопку "Сохранить". Поведением усройства можно управлять с помощью опции "Инвертировать сигнал". Опция "Индикатор (read only)" запрещает управлять устройством и на странице отображается только статус. Индикатор с такой опцией представлен иконкой в круге.

Включение устройства по расписанию

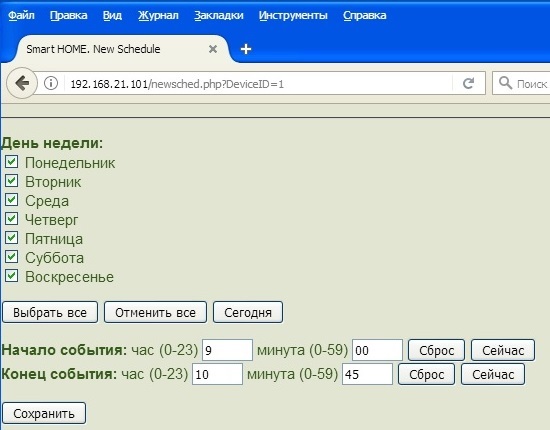

Система может самостоятельно отслеживать расписание и включать/выключать устройство. Количество элементов расписания не ограничено. Чтобы создать элемент расписания необходимо выбрать дни недели, время включения и выключения устройства. Можно установить только одно значение из пары время включения/выключения. Тогда система будет исполнять только одну операцию. Например, необходимо, чтобы система выключала свет каждый час после 22:00 до полуночи независимо от того что человек включил свет. Создается три расписания только на выключение в моменты 22:00, 23:00 и 0:00. На странице с расписанием отображается серверное время. По серверным часам будет срабатывать включение/выключение устройств.

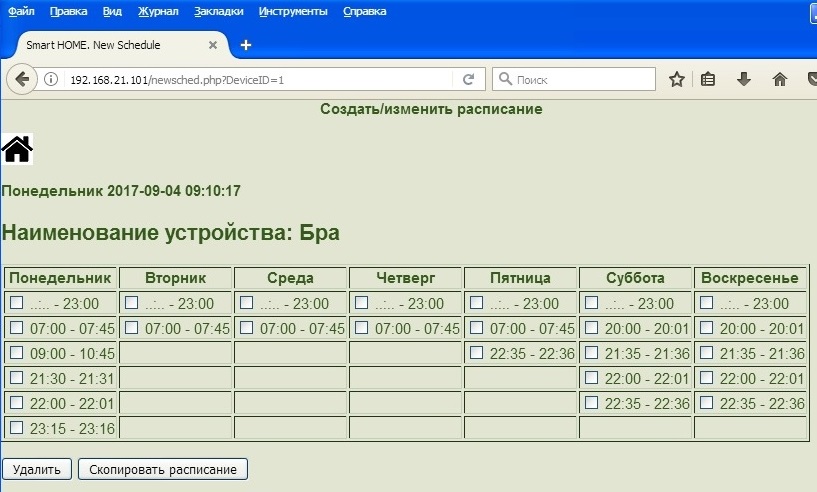

Пример расписания для включения настенного бра:

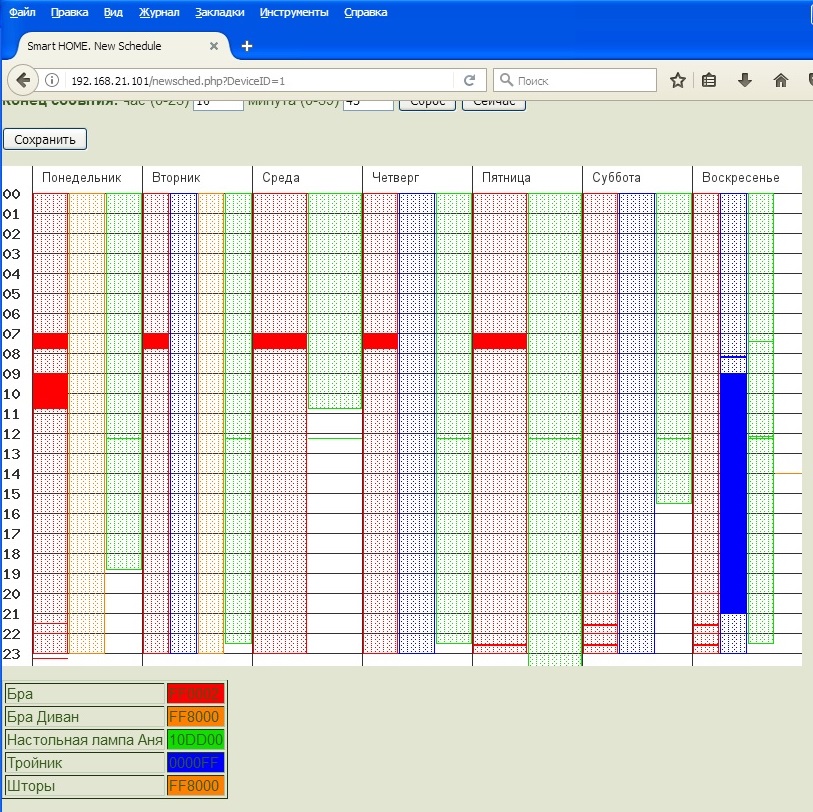

Для удобства работы с расписаниями можно воспользоваться графическим представлением:

Сплошная заливка указывает на периоды включенного устройства. Заливка точками указывает период выключенного устройства. По вертикальной оси отложены часы, по горизонтальной - дни недели.

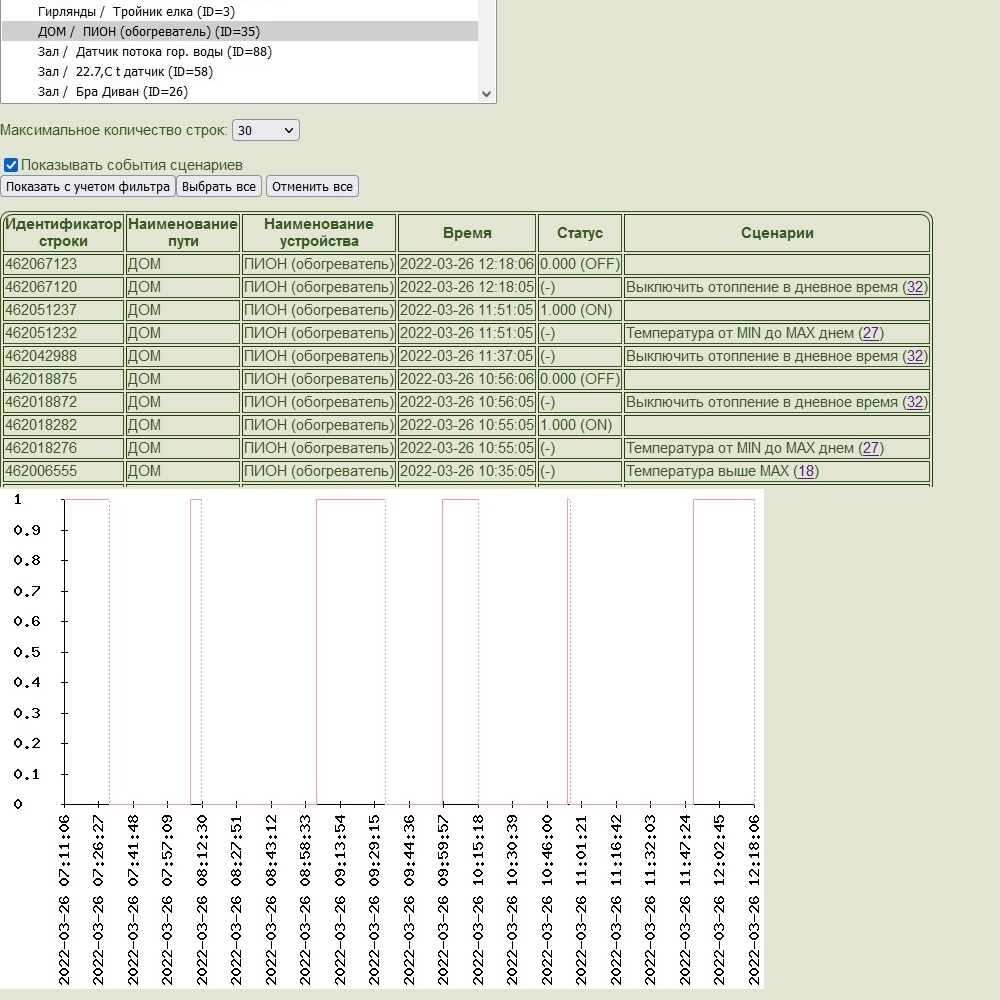

История событий

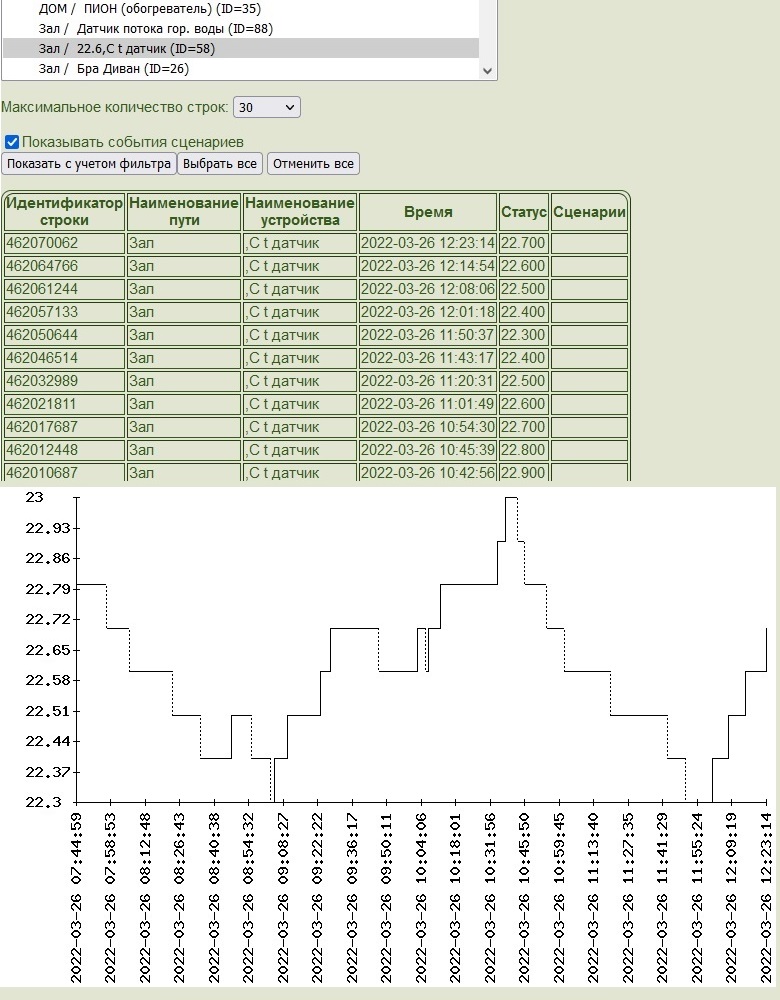

История событий представлена в двух видах: в табличном и в графическом. В табличном виде можно видеть не только статус изменения устройства, но и условие сценария или правило, кооторые вызвали изменение.

Пользовательское правило

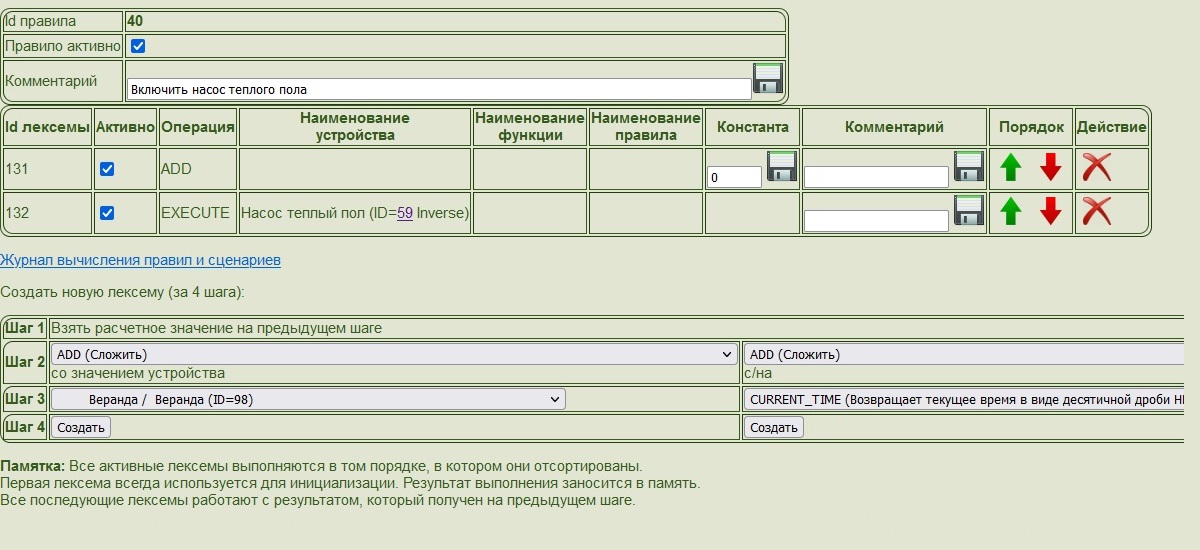

Вы можете создавать собственные правила, которые будут производить математические вычисления с различными показателями, сохранять промежуточные расчеты в стек, управлять Вашими устройствами на основе результатов вычислений.

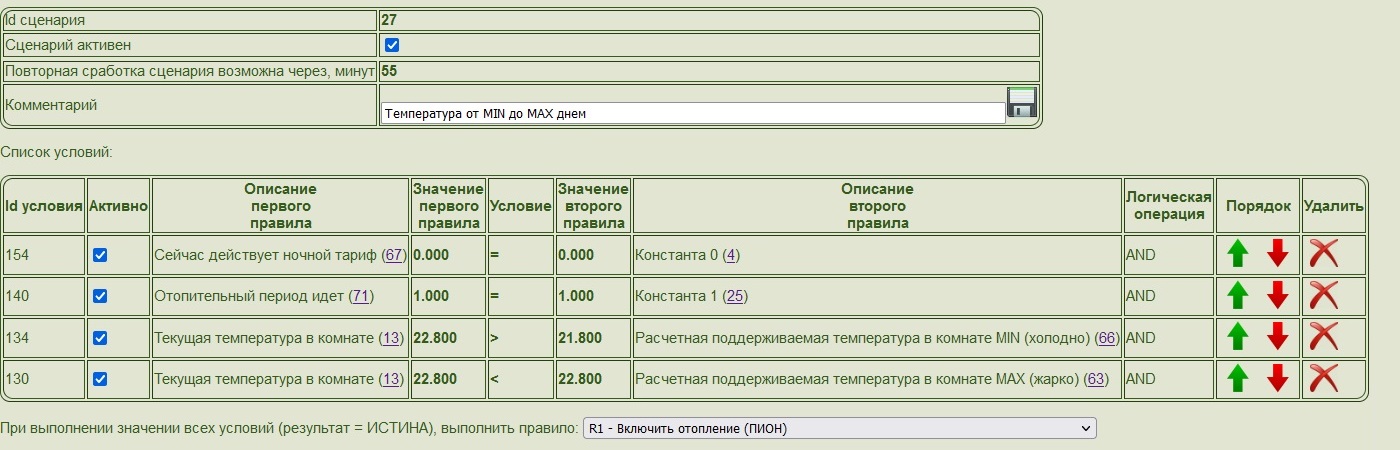

Пользовательский сценарий

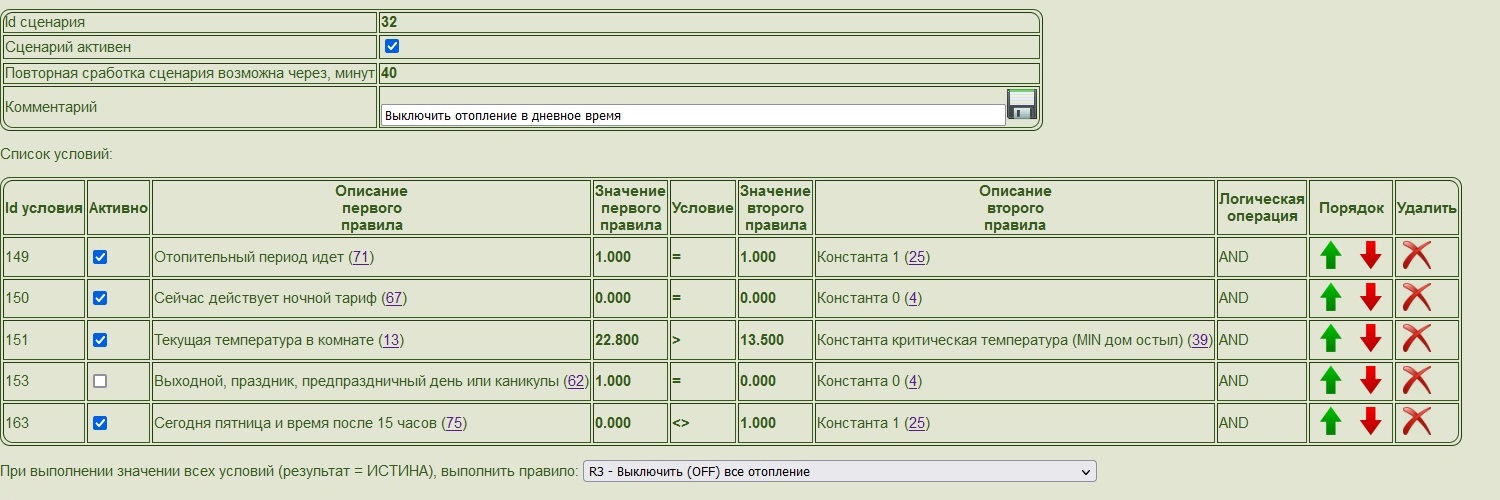

Сценарии позволяют увязать пользовательские правила в логическую последованость. По результату вычисления этой последовательности будет выполнено правило.
